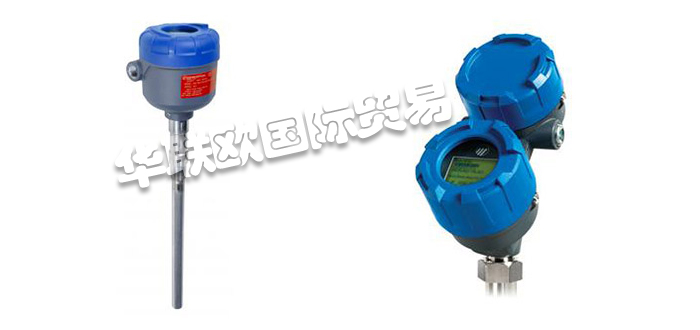

Eclipse®700導波雷達發射機
Eclipse®700型發射器是一款回路供電的24 VDC液位發射器，基于經過驗證和認可的導波雷達(GWR)技術。這款領先的液位變送器包含許多重大的工程成就，其設計提供的測量性能遠遠超過許多傳統技術。
該單一發射器可用于多種應用，從極輕的碳氫化合物到水基介質。
一款通用700型變送器可與多種不同的探頭類型一起使用和互換，并提供增強的可靠性，因為它經過認證可用于關鍵的SIL 2/3硬件安全回路。
ECLIPSE Model 700支持FDT/DTM和增強型DD(EDDL)標準，允許查看有價值的配置和診斷信息，例如PACTware™、AMS設備管理器和各種HART®現場手操器等工具中的回波曲線。
?
美國MAGNETROL雷達液位計ECLIPSE®700型導波雷達技術
微功率脈沖雷達結合了時域反射計、等效時間采樣和現代低功率電路。這種技術的綜合創造了高速導波雷達發射器。電磁脈沖通過波導傳播，波導聚焦能量，系統效率比非接觸式雷達高很多倍。
美國MAGNETROL雷達液位計ECLIPSE®700型特征
①用于液位、界面、體積或流量的多變量、兩線制、24 VDC回路供電變送器。
②液位測量不受介質特性變化的影響。
③無需移動水平儀進行校準。
④具有溢出功能的hlo-trade.com探頭可實現一直到過程密封的“真實液位”測量，無需特殊算法。
⑤4鍵鍵盤和圖形LCD顯示屏可以方便地查看配置參數和回波曲線。
⑥主動診斷不僅可以提出問題所在，還可以提供故障排除提示。
美國MAGNETROL雷達液位計ECLIPSE®700型選項
①九種常見的容積輸出罐形狀。
②30點定制捆扎臺，適用于不常見形狀的儲罐。
③兩個標準水槽和四個不同尺寸的標準堰用于流量測量。
④非標準通道的通用流量方程。
⑤探頭設計溫度高達+200°C/431 bar(+400°F/6250 psi)。
⑥低溫應用低至-196°C(-320°F)。
⑦SIL認證允許在SIL 2/3回路中使用。
⑧沒有活動部件。
美國MAGNETROL雷達液位計ECLIPSE®700型導波雷達探頭
選擇合適的導波雷達(GWR)探頭是應用過程中最重要的決定。探頭配置確定了基本的性能特征。同軸和單元件（桿或電纜）是當今使用的兩種基本配置，每種配置都有特定的優點和缺點。
單晶GWR探頭的作用與同軸設計截然不同。能量脈沖在中心桿和安裝螺母或法蘭之間產生；當脈沖參考罐頂部的地面時，脈沖沿著桿傳播。脈沖“發射”的效率與容器頂部周圍存在多少金屬表面直接相關。
通過將一根桿放置在韁繩或室內，可以顯著改善信號傳輸。
美國MAGNETROL雷達液位計ECLIPSE®700型工作原理
ECLIPSE導波雷達基于TDR（時域反射計）技術。TDR利用沿波導（探頭）傳輸?shù)碾姶拍苊}沖。當脈沖到達介電常數高于其傳播的空氣(εr=1)的表面時，一部分脈沖會被反射。然后通過高速計時電路測量脈沖的傳輸時間，該電路提供液（或固體）液位的精確測量。反射的幅度取決于產品的介電常數。介電常數越高，反射越大。
如果需要分離蒸氣和液體，則將分離罐或分離罐、閃蒸罐或壓縮機吸入罐集成到工藝單元中。分離容器接收閃蒸液體混合物，隨后液體通過重力分離并隨著蒸氣從頂部排出而落至底部。
通常，位于分離室下方的收集罐通過重力流收集液體，并利用液位控制來回收液體。該控制器還保持蒸汽屏障，同時以相同的累積速率排出收集的液體。在某些分離器中，例如閃蒸罐，液位必須保持在極窄的范圍內，以實現非常嚴格的控制。
